концевые муфты для 20кВ, 35кВ кабеля с изоляцией из сшитого полиэтилена

Главная / Каталог / Продукция «КВТ» / Кабельные муфты / Концевые муфты / концевые муфты для 20кВ, 35кВ кабеля с изоляцией из сшитого полиэтилена

Муфты термоусаживаемые концевые внутренней и наружной установки на напряжение 20 и 35 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена

Типы:
1ПКВТ-20 (для внутренней установки)
1ПКНТ-20 (для наружной установки)
1ПКВТ-35 (для внутренней установки)
1ПКНТ-35 (для наружной установки)
Предназначены для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение 20 и 35 кВ
Типы монтируемых кабелей: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
Муфты наружной установки оснащены антитрекинговыми жильными изоляторами, увеличивающими длину путей утечки и создающими сухие зоны на поверхности муфты
Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
Заземляющий провод формируется непосредственно из меднопроволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
Комплект поставки рассчитан для монтажа трех фаз кабеля
комплектация и наименование муфты тип установки муфты число жил в кабеле рабочее напряжение (кВ) сечение жил кабеля (мм?) тип изоляции кабеля
без болтовых наконечников с болтовыми наконечниками
1ПКВТ-20-70/120 1ПКВТ-20-70/120(Б) внутренняя 1 20 70, 95, 120 сшитый полиэтилен
1ПКВТ-20-150/240 1ПКВТ-20-150/240(Б) 1 20 150, 185, 240
1ПКВТ-20-300/400 1ПКВТ-20-300/400(Б) 1 20 300, 400
1ПКНТ-20-70/120 1ПКНТ-20-70/120(Б) наружная 1 20 70, 95, 120
1ПКНТ-20-150/240 1ПКНТ-20-150/240(Б) 1 20 150, 185, 240
1ПКНТ-20-300/400 1ПКНТ-20-300/400(Б) 1 20 300, 400
1ПКВТ-35-70/120 1ПКВТ-35-70/120(Б) внутренняя 1 35 70, 95, 120
1ПКВТ-35-150/240 1ПКВТ-35-150/240(Б) 1 35 150, 185, 240
1ПКВТ-35-300/400 1ПКВТ-35-300/400(Б) 1 35 300, 400
1ПКНТ-35-70/120 1ПКНТ-35-70/120(Б) наружная 1 35 70, 95, 120
1ПКНТ-35-150/240 1ПКНТ-35-150/240(Б) 1 35 150, 185, 240
1ПКНТ-35-300/400 1ПКНТ-35-300/400(Б) 1 35 300, 400



КОНЦЕВЫЕ МУФТЫ ДЛЯ 20КВ, 35КВ КАБЕЛЯ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА


Концевые кабельные муфты 1ПКВТ-20

Концевые кабельные муфты 1ПКВТ-20

Предназначены для оконцевания одножильных кабелей:

  • с изоляцией из сшитого полиэтилена и экраном из медных проволок
  • на напряжение 20кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г

Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана

Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно климатическим условиям

Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа

В комплект муфты входят болтовые наконечники на напряжение 35 кВ

Комплект поставки рассчитан для монтажа одной фазы кабеля

Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)инструменты для снятия изоляции и полупроводникового экрана

Выпускается по ТУ 3599-005-97284872-2015

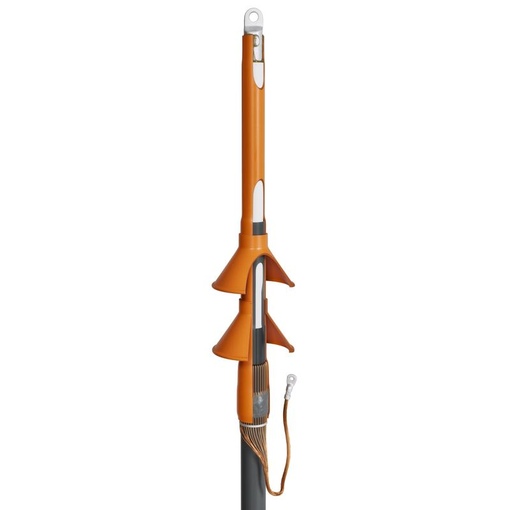

Концевые кабельные муфты 1ПКНТ-20

Концевые кабельные муфты 1ПКНТ-20

Предназначены для оконцевания одножильных кабелей:

  • с изоляцией из сшитого полиэтилена и экраном из медных проволок
  • на напряжение 20кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г

Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана

Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно климатическим условиям

Муфты наружной установки оснащены антитрекинговымижильными изоляторами, увеличивающими длину путей утечки исоздающими сухие зоны на поверхности муфты

Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа

В комплект муфты входят болтовые наконечники на напряжение 35 кВ

Комплект поставки рассчитан для монтажа одной фазы кабеля

Заземляющий провод формируется непосредственно из меднопроволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана

Выпускается по ТУ 3599-005-97284872-2015

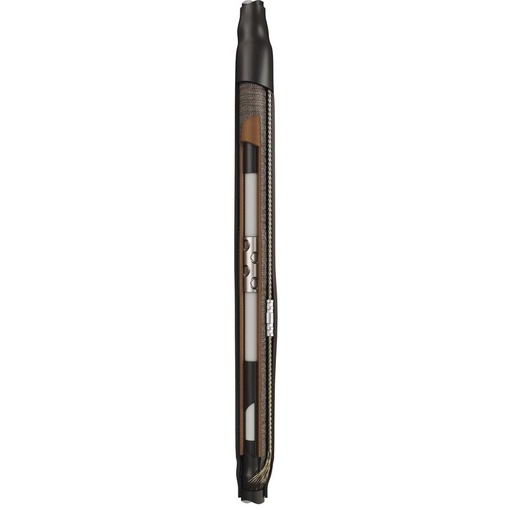

Соединительные кабельные муфты 1ПСТ-20

Соединительные кабельные муфты 1ПСТ-20

Предназначены для соединения одножильных кабелей:

  • с изоляцией из сшитого полиэтилена и экраном из медных проволок
  • на напряжение 20кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г

Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана

Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа

Провод перемычки, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно

В комплект муфты входят болтовые соединители на напряжение 35 кВ

Комплект поставки рассчитан для монтажа одной фазы кабеля

Высокое качество комплектующих и используемых композиционных материалов

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана

Выпускается по ТУ 3599-005-97284872-2015

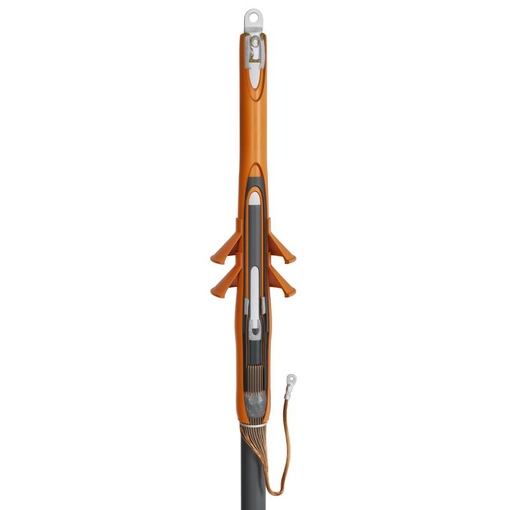

Концевые кабельные муфты 1ПКВТ-35

Концевые кабельные муфты 1ПКВТ-35

Предназначены для оконцевания одножильных кабелей:

  • с изоляцией из сшитого полиэтилена и экраном из медных проволок
  • на напряжение 35 кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г

Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана

Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно климатическим условиям

Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа

В комплект муфты входят болтовые наконечники на напряжение 35 кВ

Комплект поставки рассчитан для монтажа одной фазы кабеля

Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)инструменты для снятия изоляции и полупроводникового экрана

Выпускается по ТУ 3599-005-97284872-2015

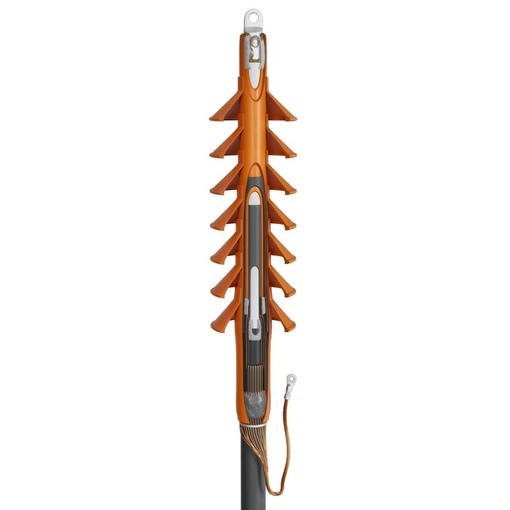

Концевые кабельные муфты 1ПКНТ-35

Концевые кабельные муфты 1ПКНТ-35

Предназначены для оконцевания одножильных кабелей:

  • с изоляцией из сшитого полиэтилена и экраном из медных проволок
  • на напряжение 35 кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей:
(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г

Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана

Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно климатическим условиям

Муфты наружной установки оснащены антитрекинговымижильными изоляторами, увеличивающими длину путей утечки и создающими сухие зоны на поверхности муфты

Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа

В комплект муфты входят болтовые наконечники на напряжение 35 кВ

Комплект поставки рассчитан для монтажа одной фазы кабеля

Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)инструменты для снятия изоляции и полупроводникового экрана

Выпускается по ТУ 3599-005-97284872-2015

Соединительные кабельные муфты 1ПСТ-35

Соединительные кабельные муфты 1ПСТ-35

Предназначены для соединения одножильных кабелей:

  • с изоляцией из сшитого полиэтилена и экраном из медных проволок
  • на напряжение 35 кВ

Типы монтируемых кабелей:
(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г

Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана

Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа

Провод перемычки, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзные входят в комплект и заказываются отдельно

В комплект муфты входят болтовые соединители на напряжение 35 кВ

Восстановление экрана кабеля на напряжение 35 кВ осуществляется алюминиевой фольгой, проводом-перемычкой и специальной термоусаживаемой трубкой с полупроводящими свойствами

Толщина изолирующего слоя в муфтах на напряжение 35 кВ почти в два раза превышает толщину изоляции в муфтах на напряжение 20 кВ

Комплект поставки рассчитан для монтажа одной фазы кабеля

Высокое качество комплектующих и используемых композиционных материалов
